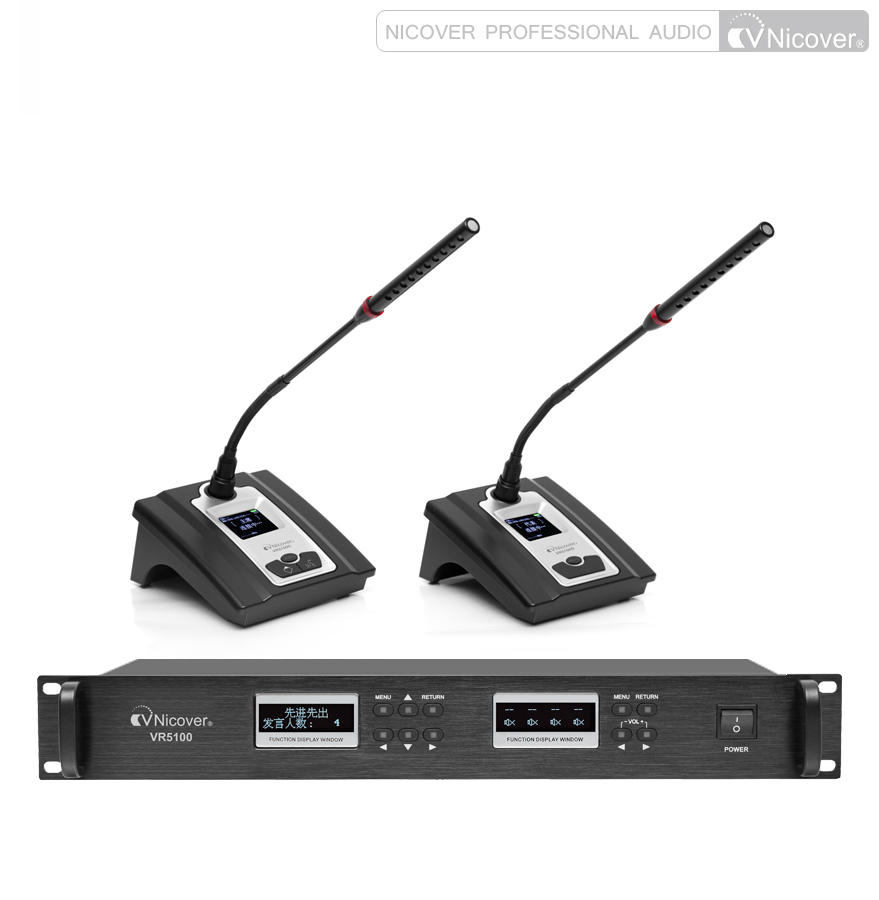

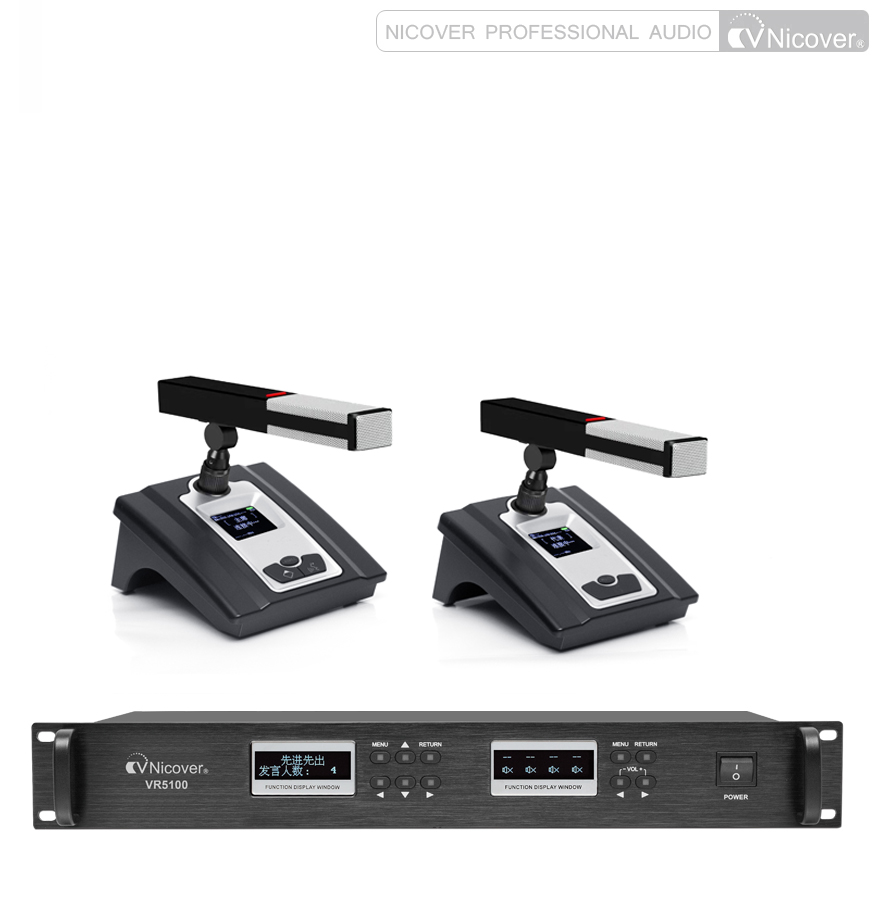

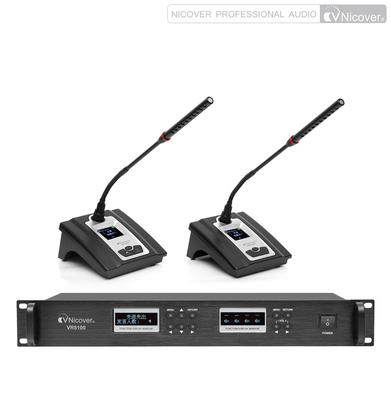

VR5100M主机

VR5100C主席单元

VR5100D代表单元

一、系统描述

     本系统是一套工作于UHF频段的无线会议系统，全数字控制，具有多种发言模式。本系统安装方便、操作简便、经济实用，是会议工程的首选。

1.1功能特点

l 采用FM调频实现声音信号传输，高保真，信噪比高，无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯，使会议声音几近完美。

l 音频信道和控制信道皆采用无线方式传送，无需铺设电缆，信号覆盖范园内可任意移动，使会场布置便捷灵活。

l 针对会议应用独立研发的数据通信算法，使信号范围内，系统响应速度不受会议话筒多少影响。代表单元和主席单元数量均不受限制，用户可按需灵活增减。

l 具有先进先出、后进先出、限制发言、主席专用等多种会议发言模式。

l 超低功耗，会议话筒座单元使用普通5号碱性电池即可获得8～15小时的连续发言时间，且具有自动关机功能可使系统耗电最低。

l 分级菜单设计，使操作简明方便。且有电量显示和欠压提示，频率信道和信号指示等功能。

l 主控机采用全金属结构设计，庄重大方；会议话筒座采用工程塑料材质加上新颖的外型设计，内置天线，美观得体。

主控机技术指标：

电源输入： DC12V，≧ 1A

消耗功率： < 6W

工作温度   -10℃ ～ 40℃

主控机尺寸（W×H×D）：480mm×50mm（1U，包括机箱脚垫）×180mm

主控机重量：1.8 kg

l 音频信道

通信方式： UHF无线方式（单向）

信道数： 4/6/8路

频率范围： 700MHz ～ 800MHz

解调方式：FM

接收灵敏度：-100dBm

l 控制信道

通信方式：UHF无线方式(双向）

信道数：60

频率范围：916MHz ～ 928MHz

调制方式： GFSK

接收灵敏度：-100dBm

辐射功率：≦ +12dBm

频率偏差：< 15ppm

数据速率：4.8 Kbps

主席/代表单元话筒技术指标

工作电源：DC 2.25V ～ 3.25V

消耗功率：≦380mW（发言状态）

工作温度   -10℃ ～ 40℃

咪杆长：400mm

尺寸（W×H×D）：150mm×75mm（不含咪杆）×380mm

重量：0.85 kg

l 音频信道

通信方式： UHF无线方式（单向）

频率范围： 700MHz ～ 800MHz

调制方式：FM

最大调制量：50K

辐射功率：≦ +12dBm

频率偏差：< 15ppm

参考讲话距离：8cm ～ 30cm

l 控制信道

通信方式：无线方式(双向）

信道数：60

频率范围：916MHz ～ 928MHz

调制方式： GFSK

接收灵敏度：-100dBm

辐射功率：≦ +12dBm

频率偏差：< 15ppm

数据速率：4.8 Kbps

系统总参数指标

信号覆盖范围：室内半径60米（不包括使用天线延长器或天线放大器）

音频频率响应：50Hz ～ 15KHz

音频总增益：≦ 20dB

信噪比：> 85dB

音频总谐波失真：≦ 0.8%
